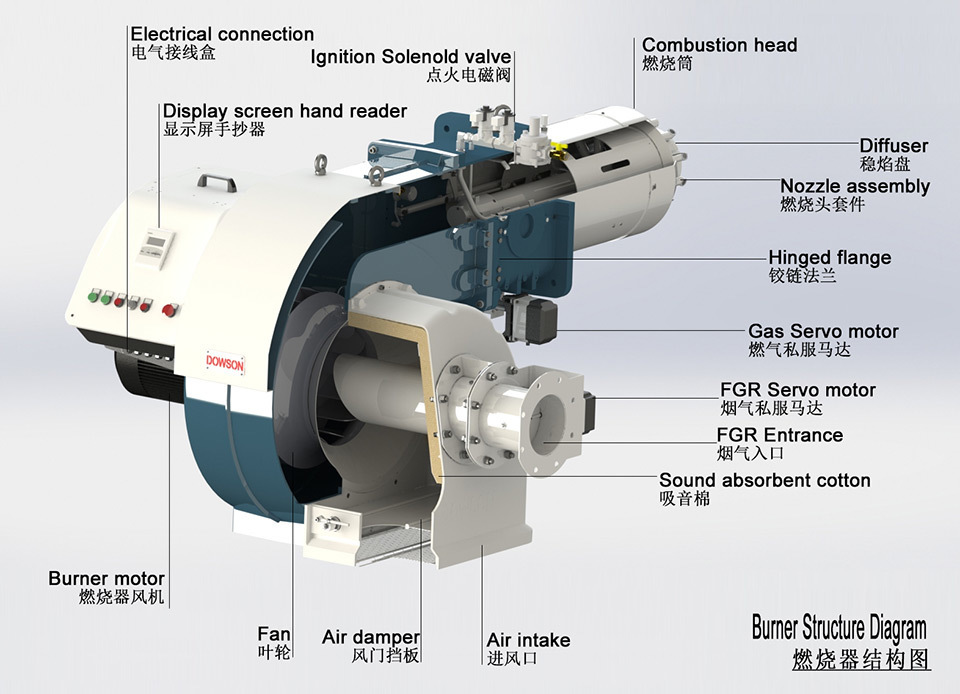

燃燒器是一種自動化程度較高的機電一體化設備，通常作為鍋爐、導熱油爐、熱風爐、回轉窯爐、瀝青攪拌站等用熱設備的配套元件存在。一般而言，根據燃燒器的功能特性，可以將其劃分為點火系統、燃料系統、供風系統、電控系統和監測系統。下面具體為大家介紹一下燃燒器的結構。

燃燒器是一種自動化程度較高的機電一體化設備，通常作為鍋爐、導熱油爐、熱風爐、回轉窯爐、瀝青攪拌站等用熱設備的配套元件存在。一般而言，根據燃燒器的功能特性，可以將其劃分為點火系統、燃料系統、供風系統、電控系統和監測系統。下面具體為大家介紹一下燃燒器的結構。


點火系統
點火系統的功能在于點燃空氣與燃料的混合物，其主要部件有：點火變壓器、點火電極、點火高壓電纜。

燃料系統
燃料系統的功能在于保證燃燒器燃燒所需的燃料。燃油燃燒器的燃料系統主要有：油管及接頭、油泵、電磁閥、噴嘴、重油預熱器。燃氣燃燒器主要有過濾器、調壓器、電磁閥組、點火電磁閥組。

供風系統
供風系統的功能在于向燃燒室里送入一定風速和風量的空氣，其主要部件有：殼體、風機馬達、風機葉輪、風槍火管、風門控制器、風門檔板、擴散盤。

電控系統
電控系統是燃燒器結構中的指揮中心和聯絡中心，主要控制元件為程控器，針對不同的燃燒器配有不同的程控器，常見的程控器有：LFL系列、LAL系列、LOA系列、LGB系列，其主要區別為各個程序步驟的時間不同。

監測系統
監測系統的功能在于保證燃燒器安全的運行，其主要部件有火焰監測器、壓力監測器、監測溫度器等。
