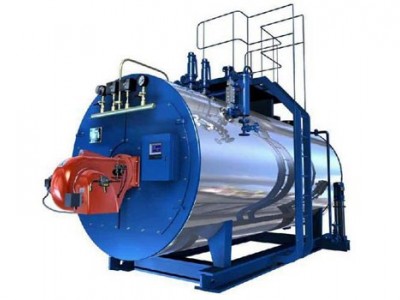

WNS系列全自動燃油（氣）蒸汽鍋爐，采用臥式三回程濕背結構，改善鍋爐運行環境，提高鍋爐效率和使用壽命；全部煙氣通道置于水中，尾部配有余熱水箱及完善的保溫外包設計，煙箱密封采用迷宮式結構，避免了煙箱漏煙現象。鍋爐熱效率高達90%以上，采用有良好膨脹性能的波紋爐膽與錐形爐膽的組合爐膽，爐膽尺寸與火焰相吻合，煙氣流通面積以次減小，使煙氣等速流動，保證高溫?zé)煔庠跔t內的熱交換時間，達到傳熱效果；采用與鍋爐完全匹配的高性能燃燒機，進行全面自動調節，使燃燒充分，節省燃料，降低污染；采用高保溫性能的超細玻璃棉，散熱損失更??；采用智能化節能控制系統，對鍋爐及供汽（供水）系統進行控制，結合不同負荷調節燃料供給，更加節能。安裝方式為整體快裝鍋爐，振動小，對地基無特殊要求，不需地腳螺栓固定，安裝簡單易行。 采用活動爐頭結構，可匹配各種燃燒器，更換爐頭，維修爐體方便快捷。 前、后煙箱采用活動可拆結構，可方便地對鍋爐內部進行檢查、維護、保養，簡單、便捷，產品設計新穎、結構合理，工藝性能良好，使本產品具有不同凡響的優異品質。
1、專利產品
臥式內燃三回程全濕背設計，100%波紋爐膽，具有良好的熱伸縮性，水冷回燃室，回燃室與后管板扳邊對接。
2、大直徑波紋爐膽
鍋爐燃燒室由大直徑全波紋爐膽組成，燃燒空間大，燃料燃燒完全，有效吸收熱量及熱膨脹，，輻射受熱面大。
3、熱力充足
鍋爐受熱面積按大于25平方/每噸設計配置，充分吸收有效熱量，排煙溫度低，熱損失小，保證出力足，效率高。
4、蒸汽品質
鍋殼直徑大，水容量大，對負荷變化適應能力強，出力穩定，蒸汽空間容積大，汽水界面與蒸汽出口凈距離高，蒸汽濕度小。
5、多功能安全裝置
鍋爐后板上設有與爐膛連通的裝置，防止燃料在爐膛內發生劇烈爆燃時，泄放瞬間的高能量，能自動復位，同時具有觀火視鏡和檢修通道的功能作用，利用運行中燃燒火焰的調整，爐膛檢查，維護方便。
6、安全降水時間足
鍋爐的燃燒室地位布置，水位確定符合規程，同時嚴格按通用規范標準的水位波動時間要求，具有充足的安全降水空間，保證鍋爐的運行安全。
7、鍋爐檢修方便
鍋爐頂部設有人孔，鍋爐前后部下方設有手孔裝置，便于爐內裝置及鍋爐底部的檢查、清理。
8、前后煙箱密封獨特
煙箱采用雙開式煙箱門，開啟方便，多級迷宮式密封， 密封材料特制，壓縮性能好，完全隔阻煙氣的泄漏，可重復使用。
9、壓力、水位保護可靠
鍋爐壓力、水位設置多重控制保護，以及超煙溫保護，確保鍋爐運行的安全。
10、自動控制水平
鍋爐控制器采用西門子、德力西電器元件，性能可靠。具有液晶屏顯示的中英文菜單型，人機對話遠程控制的觸摸屏型。
技術參數
【WNS燃油燃?xì)庀盗绣仩t技術參數】
型號 | WNS0.5-0.4(0.7) | WNS0.7-0.4(0.7) | WNS1-0.7(1.25) | WNS1.5-1.25 | WNS2-1.25 | WNS3-1.25 | |
項目 | 參數 | ||||||
額定熱功率(MW) | 0.5 | 0.75 | 1 | 1.5 | 2 | 3 | |
額定工作壓力（MPa） | 0.4（0.8） | 0.4（0.8） | 0.8（1.0） | 1.0 | 1.0 | 1.25 | |
蒸汽溫度（℃） | 151（170） | 170（193） | 193 | 193 | 193 | ||
設計效率（%） | 85%-92% | ||||||
水容積（m3） | 1.2 | 1.56 | 2.10 | 2.7 | 2.7 | 5.9 | |
滿水重量 | 4.48（5） | 5.76（6.2） | 6.48（7.1） | 8（8.4） | 8（8.4） | 16（16.8） | |
耗電功率(KW) | 3.6 | 3.6 | 5.9 | 15.8 | 17.7 | 19.7 | |
電源（V） | 380 | ||||||
適用燃料 | 輕油、天然氣、重油、城市煤氣、石油液化氣 | ||||||
計算耗量： | 34 | 51 | 65 | 102 | 136 | 204 | |
長×寬×高 | 2650×1600 | 2650×1600 | 3650×1800 | 5200×2300 | 5200×2300 | 5570×3200 | |
安 | 進/出口閥口徑 | 50 | 65 | 65 | 65 | 65 | 100 |
排污閥口徑 | 40 | 40 | 40 | 40 | 40 | 40 | |
安全閥口徑 | 40 | 2×40 | 2×40 | 2×50 | 2×50 | 2×65 | |
煙囪口徑ф | 250 | 300 | 320 | 360 | 360 | 360 | |
【W(wǎng)NS燃油燃?xì)庀盗绣仩t技術參數】
型號 | WNS4-1.25 | WNS5 -1.25 | WNS6-1.25 | WNS8 -1.25 | WNS10 -1.25 | WNS15 -1.25 | WNS20 -1.25 | |
項目 | 參數 | |||||||
額定熱功率(MW) | 4 | 5 | 6 | 8 | 10 | 15 | 20 | |
額定工作壓力（MPa） | 1.25(1.6) | |||||||
蒸汽溫度（℃） | 194(204) | |||||||
鍋爐設計效率（%） | 85%-92% | |||||||
水容積（m3） | 7.14 | 10 | 10.2 | 13.9 | 16.7 | 30 | 30 | |
滿水重量 | 22(23.5) | 24.7(26) | 25.5(26.5) | 32.5(34.5) | 38(42) | 74(78) | 78(82) | |
耗電功率(KW) | 22.2 | 34.4 | 34.4 | 36 | 36 | 72 | 72 | |
電源（V） | 380 | |||||||
適用燃料 | 輕油、天然氣、重油、城市煤氣、石油液化氣 | |||||||
計算耗量： | 272 | 241 | 382 | 482 | 603 | 904 | 1206 | |
長×寬×高 | 5600×3300 | 6020×3300 | 7200×3300 | 7300×3300 | 7400×3300 | 8100×4200 | 8500×4500 | |
安 | 進/出口閥口徑 | 100 | 125 | 125 | 150 | 150 | 200 | 200 |
排污閥口徑 | 2×40 | 2×40 | 2×40 | 2×40 | 2×40 | 2×40 | 40 | |
安全閥口徑 | 2×50 | 50×80 | 50×80 | 2×80 | 2×80 | 2×80 | 2×100 | |
煙囪口徑ф | 530 | 530 | 530 | 680 | 380 | 1000 | 1200 | |
