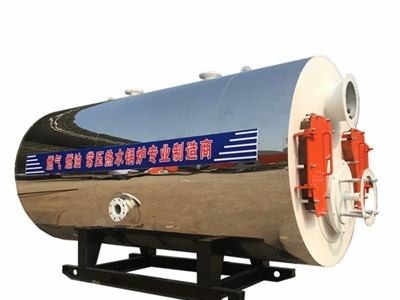

CWNS型燃油氣快裝熱水鍋爐一種全自動臥式內燃三回程燃油(氣)快裝鍋爐，燃燒方式采用微正壓室燃。鍋爐本體由鍋筒、波形爐膽和兩回程螺紋煙管組成。燃料在燃燒器內與空氣混合后被電子點火棒點燃，噴入波形爐膽中燃燒，高溫?zé)煔庥蔂t膽經燃燼室進入兩級對流管束，由后煙箱通過煙囪排向大氣。

本鍋爐采用濕背式結構，波形爐膽為先進回程，由螺紋煙管構成第二回程，光煙管構成第三回程。鍋爐配備有完善的全自動控制裝置和安全保護裝置，實現工作壓力自動控制及超壓超溫報警;鍋爐自動點火、燃燒器火力自動調節和熄火保護，鍋爐的安全運行。

1、鍋爐產品

臥式內燃三回程全濕背設計，具有良好的熱伸縮性，水冷回燃室，回燃室與后管板扳邊對接，應力低，質量更可靠。

2、大直徑爐膽

鍋爐燃燒室由大直徑全波紋爐膽組成，燃燒空間大，燃料燃燒完全，有效吸收熱量及熱膨脹，，輻射受熱面大。

3、熱力充足

鍋爐受熱面積按大于25平方/每噸設計配置，充分吸收有效熱量，排煙溫度低，熱損失小，保證出力足，效率高。

4、多功能安全防爆裝置

鍋爐后板上設有與爐膛連通的防爆裝置，防止燃料在爐膛內發生劇烈爆燃時，泄放瞬間的高能量，能自動復位，同時具有觀火視鏡和檢修通道的功能作用，利用運行中燃燒火焰的調整，爐膛檢查，維護方便。

5、安全降水時間足

鍋爐的燃燒室地位布置，水位確定符合國家規程，同時嚴格按國際通用規范標準的水位波動時間要求，具有充足的安全降水空間，保證鍋爐的運行安全。

6、鍋爐檢修方便

鍋爐頂部設有人孔，鍋爐前后部下方設有手孔裝置，便于爐內裝置及鍋爐底部的檢查、清理。

7、前后煙箱密封獨特

煙箱采用雙開式煙箱門，開啟方便，多級迷宮式密封， 密封材料特制，壓縮性能好，完全隔阻煙氣的泄漏，可重復使用。

8、水溫、水位保護可靠

鍋爐水溫、水位設置多重控制保護，以及超煙溫保護，確保鍋爐運行的安全。

9、自動控制水平領先

鍋爐控制器采用西門子、德力西電器元件，性能可靠。具有液晶屏顯示的中英文菜單型，人機對話遠程控制的觸摸屏型。

CWNS0.7-85/60-Y、Q型熱水鍋爐技術參數

配套輔機規范
